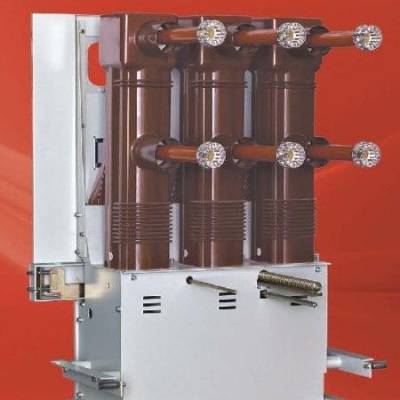

ZN85-40.5系列户内高压真空断路器,适用于三相交流50Hz，额定电压40.5kV电力系统中，可供工矿企业、发电厂及变电站作为分合负荷电流、过载电流、故障电用。
断路器与操动机构采用上下布置结构，有效地降低了断路器的深度；
这种新型断路器专门设计的弹簧操动机构，安装在断路器框架内，其结构特点更适合断路器的上下布置形式，并成为断路器整体结构中不可分割的一部分。机构设计简单，输出曲线及其性能更适合40.5kV真空断路器的特点和要求；
总体布局合理、美观、简洁，体积小巧、操作灵活，具有电气性能可靠、使用寿命长、检修方便、机构免维护的特点；
该断路器适用于频繁操作及多种场合和运行条件比较苛刻的场所。

真空断路器安装、使用

开箱后应检查柱上断路器绝缘罩有无损坏，产品铭牌、合格证是否与实物相符。
柱上断路器投入运行前，应仔细核对各操作元件的额定电压、额定电流与实际情况是否相符。并用机构所具有的合分闸进行试操作，以检查各项指标是否正确。
断路器可以分单杆架设，也可双杆架设
本柱上断路器因其特殊的设计结构确保用户在使用中长期免。
用户不得随意更换使用与原型号规格不一致的电器元件。
操作人员应初步了解机构的性能及安装、知识，对运行中问题应予以记录，必要时可通知制造厂家。

真空断路器运输、验收及贮存

运输
运输时必须整台装入封闭的包装箱内加以固定。运输中不得翻转、倾斜，需采取防震措施。
验收
用户收到柱上断路器后应进行如下工作：
检查包装是否损坏
对照产品装箱单检查文件是否齐全、附件及备件是否齐全。

检查柱上断路器铭牌的技术参数、产品合格zhen是否符合订货要求。
贮存
本柱上断路器应存干燥、通风、防潮、防震及防有害气体侵袭的室内，长期存放应定期检查是否符合要求。装箱、开箱和保管应在干燥的室内，对产品及各部件要进行核对是否完整和相符。

ZN85移动式高压真空断路器

真空断路器订货须知
订货时应说明产品的型号（例如断路器的额定开断容量、断路器是否带隔离开关、断路器是否带电流互感器及其数量、辅助电源等）、名称、数及所需电流互感器的变比等。
用户须提出安装，选择相应紧固附件。
用户须根据使用要求选择相应的功能配置。

主要参数

序号名称单位数据
1额定电压kV 40.5
2额定绝缘水平1min工频耐受电压95雷电冲击耐压185
3额定频率Hz 50
4额定电流A 630，1250，1600，2000
5额定短时耐受电流kA 20 25 31.5
6额定峰值耐受电流50 63 80
7额定短路开断电流20 25 31.5
8额定短路关合电流50 63 80
9额定操作顺序O-0.3s-CO-180s-CO
10额定短路持续时间s 4
11开断时间ms<80
12额定背对背电容器组开断电流A 400
13额定短路开断电流开断次数次20
14机械寿命10000
15额定操作电压V -110/～110，-220/～220

断路器装配调整后的机械特性技术参数

序号名称单位数据
1触头开距mm 22±2
2接触行程（测量触头弹簧分合时相对位置）7.5±1.5
3平均合闸速度m/s 0.65±0.15
4平均分闸速度（触头刚分到分开10mm时）1.8±0.2
5合闸时间ms 50～100
6分闸时间35~60
7触头合闸弹跳≤2
8三极触头合闸不同期≤2
9三极触头分闸不同期≤2
10合闸弹簧储能时间s≤12
11各极主导电回路电阻μΩ≤50
